In de wereld van productontwikkeling is de kloof tussen een digitaal ontwerp en een fysiek onderdeel beladen met kritische beslissingen. Het selecteren van het verkeerde productieproces kan gemakkelijk leiden tot een stijging van de productiekosten met 75%, waardoor een winstgevend idee in een financiële impasse terechtkomt. Deze keuze komt vaak neer op een kernconflict: de precisie op micronniveau van CNC-bewerking versus de structurele efficiëntie en schaalbaarheid van de productie van plaatmetaal. De één snijdt massieve blokken met chirurgische nauwkeurigheid, terwijl de ander op meesterlijke wijze platte platen buigt en vormt tot duurzame structuren. Deze gids biedt een raamwerk voor besluitvormers om door deze keuze te navigeren. Wij helpen u bij het evalueren van de geometrie van uw onderdeel, de materiaalbeperkingen en de totale eigendomskosten om ervoor te zorgen dat u de meest effectieve methode voor uw specifieke behoeften selecteert.
Precisie versus vorm: CNC is de gouden standaard voor complexe 3D-geometrieën en nauwe toleranties (+/- 0,005'), terwijl plaatwerk uitblinkt in grote, holle of dunwandige constructies.
Kostenschaling: Plaatwerk biedt lagere kosten per eenheid bij hoge volumes; CNC is vaak kosteneffectiever voor prototypes met een laag volume en een hoge complexiteit.
Materiaalveelzijdigheid: CNC ondersteunt een breder scala aan materialen, waaronder CNC-kunststofonderdelen en gespecialiseerde legeringen, terwijl plaatwerk beperkt is tot ductiele folies en platen.
Hybride productie: Hoogwaardige assemblages combineren vaak beide: er wordt plaatstaal gebruikt voor het chassis en CNC voor kritische montage-interfaces.
In de kern vertegenwoordigen CNC-bewerking en plaatbewerking twee fundamenteel verschillende benaderingen voor het maken van een onderdeel. De één verwijdert materiaal om een vorm zichtbaar te maken, terwijl de ander vorm toevoegt aan bestaand materiaal. Het begrijpen van dit filosofische verschil is de eerste stap op weg naar het maken van een weloverwogen keuze.
Subtractieve productie begint met een massief blok materiaal, vaak een knuppel of blanco genoemd. Vervolgens verwijdert het systematisch materiaal met behulp van hogesnelheidssnijgereedschappen om de uiteindelijke geometrie te bereiken. Het hele proces wordt bestuurd door computernumerieke besturing (CNC), die digitale instructies (G-code en M-code) vanuit een CAD-model interpreteert. Deze methode lijkt op een beeldhouwer die een standbeeld uit een blok marmer snijdt.

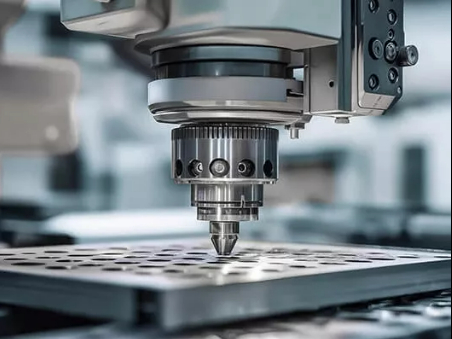

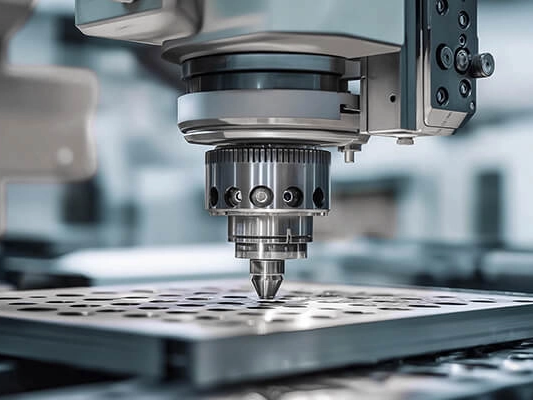

Bij het frezen wordt gebruik gemaakt van een roterend meerpuntssnijgereedschap om materiaal van een stilstaand werkstuk te verwijderen. Het is het proces bij uitstek voor het maken van prismatische vormen, complexe oppervlaktecontouren, sleuven en gaten. Moderne meerassige freesmachines kunnen ongelooflijk ingewikkelde geometrieën produceren die onmogelijk te vormen zijn. Hoge kwaliteit CNC-freesonderdelen zijn essentieel voor componenten die functies op meerdere vlakken vereisen, zoals motorblokken of op maat gemaakte koellichamen.
Draaien houdt daarentegen in dat het werkstuk met hoge snelheid wordt gedraaid, terwijl een stilstaand snijgereedschap materiaal verwijdert. Dit proces is geoptimaliseerd voor het creëren van cilindrische, conische of spiraalvormige geometrieën. CNC-draaionderdelen , zoals assen, pennen en op maat gemaakte bevestigingsmiddelen, worden met uitzonderlijke precisie en oppervlakteafwerking geproduceerd op CNC-draaibanken.
Formatieve productie begint met een vlakke plaat metaal en transformeert deze in een driedimensionaal object zonder materiaalverwijdering. De primaire processen omvatten het snijden van het aanvankelijke vlakke patroon, het in vorm buigen en indien nodig het verbinden van secties. Deze aanpak lijkt meer op origami, waarbij een plat vlak tot een complexe structuur wordt gevouwen.
De belangrijkste stappen zijn onder meer:
Snijden: Uit een groot vel wordt een vlak patroon gesneden met behulp van methoden zoals laser-, plasma- of waterstraalsnijden.
Buigen: Het platte deel wordt in een kantbank geplaatst, die met behulp van een pons en een matrijs precieze bochten maakt. Veel voorkomende technieken zijn onder meer luchtbuigen en dieptepunten, die elk verschillende nauwkeurigheidsniveaus bieden.
Verbinden: Als het onderdeel uit meerdere stukken bestaat, worden deze met elkaar verbonden door middel van lassen, klinknagels of bevestigingsmiddelen.
De productiemethode heeft een directe invloed op de interne structuur van het materiaal. Plaatwerk wordt doorgaans gerold of gesmeed, waardoor de korrelstructuur van het metaal op één lijn komt. Deze uitlijning kan richtingssterkte verschaffen, waardoor het materiaal zeer sterk wordt langs het vlak van de plaat. Een bewerkt onderdeel wordt daarentegen gesneden uit een massieve knuppel, die over het algemeen isotrope eigenschappen heeft, wat betekent dat de sterkte in alle richtingen uniform is. Voor de meeste toepassingen is dit verschil verwaarloosbaar, maar bij onderdelen voor de luchtvaart of auto-industrie die onder hoge spanning staan, kan de korrelstructuur van een gevormd onderdeel een aanzienlijk voordeel zijn.
Naast de kernfilosofie zullen de technische vereisten van uw onderdeel (de vorm, de precisie die het nodig heeft en het materiaal) uw keuze sterk beïnvloeden. Dit is waar de mogelijkheden van elk proces hun specifieke sterke en zwakke punten laten zien.
Als het gaat om ingewikkelde driedimensionale kenmerken, CNC-bewerking is de onbetwiste kampioen. Dit is vaak het enige haalbare pad voor onderdelen met:
Interne holtes: zakken, ondersnijdingen en interne kanalen die niet uit een vlakke plaat kunnen worden gevormd.
Niet-vlakke oppervlakken: complexe rondingen, organische vormen en variërende oppervlaktecontouren die kenmerkend zijn voor lucht- en ruimtevaartcomponenten of ergonomische ontwerpen.
Ingewikkelde 'Blocky'-kenmerken: Onderdelen die fundamenteel solide zijn met geïntegreerde montagenokken, ribben en dikke, structurele elementen.
Plaatwerk is van nature beperkt tot geometrieën die tot een vlak patroon kunnen worden uitgevouwen. Hoewel technieken als stempelen en dieptrekken complexe vormen kunnen creëren, kunnen ze niet tippen aan de geometrische vrijheid van machinale bewerking.
Wanddikte is een kritische factor wanneer de twee processen volledig uiteenlopen. Plaatwerkproductie domineert in toepassingen die dunwandige structuren vereisen, zoals elektronische behuizingen, beugels en chassis. Het kan consistent onderdelen produceren met uniforme wanden zo dun als 0,5 mm (0,020').
Proberen een onderdeel met zeer dunne wanden te bewerken is vaak onpraktisch en duur. De wanden kunnen kwetsbaar worden, kromtrekken door de hitte van het snijden en gevoelig zijn voor trillingen (chatter) tijdens het bewerkingsproces. Dit geratel verslechtert de oppervlakteafwerking en de maatnauwkeurigheid. Als algemene regel geldt dat het bewerken van wanden dunner dan 1 mm (0,040') gespecialiseerde technieken vereist en de kosten aanzienlijk verhoogt.
Tolerantie – de toegestane variatie in een dimensie – is een belangrijke prestatie-indicator. CNC-bewerkingen werken met een veel hoger precisieniveau. Standaardtoleranties voor bewerkte onderdelen liggen vaak rond +/- 0,125 mm (+/- 0,005'), en met gespecialiseerde apparatuur en processen kunnen ze nauwkeurigheid op micronniveau bereiken.
Daarentegen is de standaardtolerantie voor een gebogen plaatmetaalonderdeel van een hydraulische kantbank doorgaans ongeveer +/- 0,5 mm (+/- 0,020'). Hoewel dit volkomen acceptabel is voor veel structurele toepassingen, is het onvoldoende voor pasvlakken, lagerpassingen of andere 'kritisch voor kwaliteit' (CTQ)-afmetingen. U moet prioriteit geven aan CNC voor elke functie waarbij precisie van cruciaal belang is voor de functie van de eindmontage.
| Functie | CNC-bewerking | van plaatwerkproductie |
|---|---|---|
| Typische tolerantie | +/- 0,125 mm (+/- 0,005') | +/- 0,5 mm (+/- 0,020') |
| Geometrische complexiteit | Zeer hoog (interne holtes, complexe rondingen) | Laag tot Medium (moet uitvouwbaar zijn) |
| Ideale wanddikte | > 1 mm (0,040') | 0,5 mm - 6 mm (0,020' - 0,250') |
| Oppervlakteafwerking (Ra) | Uitstekend (zo laag als 0,4 µm) | Goed (afhankelijk van grondstof) |
CNC-bewerking biedt een enorme materiaalveelzijdigheid. Machines kunnen alles snijden, van zachte kunststoffen en aluminium tot gehard gereedschapsstaal, titanium en exotische superlegeringen. Deze flexibiliteit strekt zich uit tot niet-metalen, waardoor het een populaire keuze is voor hoogwaardige polymeren. De productie van CNC-kunststofonderdelen uit materialen als PEEK of Delrin is gebruikelijk voor toepassingen die gewichtsvermindering, chemische weerstand of elektrische isolatie vereisen.
De fabricage van plaatmetaal is restrictiever. Het is afhankelijk van materialen die taai genoeg zijn om te buigen zonder te barsten. De meest voorkomende materialen zijn verschillende soorten staal, roestvrij staal, aluminium, koper en messing.
Een technisch haalbaar onderdeel is niet altijd economisch haalbaar. De Total Cost of Ownership (TCO) is een kritische lens voor het evalueren van productieprocessen, omdat hierbij alles in aanmerking wordt genomen, van de initiële installatie tot de kosten per eenheid op schaal.
CNC-bewerkingen brengen doorgaans aanzienlijke eenmalige engineeringkosten (NRE) met zich mee. Dit omvat CAM-programmering om gereedschapspaden te genereren, opspanningsontwerp om het werkstuk vast te houden en gereedschapsinstellingen. Bij een complex onderdeel kan het programmeren en instellen enkele uren duren voordat de eerste chip wordt gesneden. Bijgevolg is de machinetijd, of looptijd, ook hoog, omdat het gereedschap elk te bewerken oppervlak moet passeren. Naarmate de geometrische complexiteit toeneemt, groeit de CNC-machinetijd vaak exponentieel.
Plaatwerkproductie heeft daarentegen een meer gestroomlijnde opzet. Moderne lasersnijders kunnen software gebruiken om tientallen onderdelen op één vel te 'nesten', waardoor het materiaalgebruik wordt geoptimaliseerd en ze in één geautomatiseerde run kunnen worden gesneden. Het instellen van het buigen gaat ook relatief snel. Dit betekent dat, hoewel er nog steeds instelkosten zijn, deze over het algemeen lager zijn en dat de kosten per onderdeel niet zo dramatisch stijgen naarmate de complexiteit toeneemt als bij machinale bewerking.
De kostendynamiek van elk proces creëert duidelijke break-evenpunten op basis van het productievolume.
Prototyping (1–10 eenheden): CNC-bewerking is bijna altijd de winnaar voor prototypes in kleine aantallen. Het vereist geen aangepaste gereedschappen zoals stempelmatrijzen, waardoor snelle iteratie mogelijk is. U kunt ontwerpwijzigingen doorvoeren in CAD en de volgende dag een nieuw onderdeel laten bewerken.
Productie met een laag volume (10-500 eenheden): Dit is een grijs gebied waar de keuze sterk afhangt van de geometrie. Eenvoudige gebogen beugels geven de voorkeur aan plaatwerk, terwijl voor complexe, blokvormige onderdelen nog steeds CNC nodig is.
Massaproductie (meer dan 500 eenheden): Voor onderdelen met een geschikte geometrie biedt de fabricage van plaatmetaal onverslaanbare kostenbesparingen op schaal. Processen zoals stempelen, waarbij een op maat gemaakte matrijs in één enkele persslag een onderdeel vormt, kunnen duizenden onderdelen per uur produceren tegen zeer lage kosten per eenheid.
Om de economische impact te illustreren, beschouwen we het praktijkvoorbeeld van een industriële controllerbehuizing. Het eerste prototype werd vervaardigd uit een massief blok aluminium. Het was een robuust onderdeel met hoge precisie, maar de kosten bedroegen $ 180 per stuk vanwege de enorme machinetijd en materiaalverspilling. Het ontwerp was functioneel, maar niet geoptimaliseerd voor productie.
Door de principes van Design for Manufacturing (DFM) toe te passen, heeft het technische team de behuizing opnieuw ontworpen als een vijfdelige plaatmetaalconstructie. Het hoofdgedeelte is gebogen uit één stuk staal, met een voorpaneel, een achterpaneel en twee montageflenzen die met bevestigingsmiddelen zijn bevestigd. Het nieuwe ontwerp behield de vereiste duurzaamheid en functionaliteit. Het resultaat? De kosten per eenheid daalden tot $ 45 – een kostenbesparing van 75% – waardoor het product commercieel levensvatbaar werd voor massaproductie.
Het kiezen van het juiste proces is slechts het halve werk. Uw ontwerp moet voor dat proces worden geoptimaliseerd om onnodige kosten en vertragingen te voorkomen. Dit is het kernprincipe van Design for Manufacturing (DFM).
Een veel voorkomende fout die ingenieurs maken, is het ontwerpen van een onderdeel in CAD zonder rekening te houden met het productieproces. Het commando 'extrude' is een veel voorkomende boosdoener. Een ontwerper kan gemakkelijk een onderdeel maken met diepe zakken en dunne wanden, dat er op het scherm geweldig uitziet, maar een nachtmerrie is om te bewerken. Dit leidt vaak tot een te duur onderdeel. Een DFM-bewuste ontwerper zou in plaats daarvan vragen: 'Kan dit gemaakt worden van gebogen plaatmetaal?' Deze simpele vraag kan dure ontwerpherzieningen op de lange termijn voorkomen.
Uw tijdlijn kan ook worden beïnvloed door processpecifieke factoren:
Beschikbaarheid van materialen: Massieve knuppels voor bewerking, vooral in exotische legeringen, kunnen lange doorlooptijden hebben. Daarentegen zijn standaard stalen en aluminium spoelen voor plaatmetaal doorgaans direct verkrijgbaar.
Secundaire bewerkingen: Beide processen vereisen vaak secundaire bewerkingen zoals anodiseren, poedercoaten of warmtebehandeling. Deze dragen bij aan de doorlooptijd en moeten in uw projectplanning worden opgenomen.
U kunt risico's actief beperken en kosten verlagen met slimme ontwerpstrategieën:
Vermijd te grote toleranties: Specificeer geen nauwe toleranties op niet-kritieke kenmerken. Het versoepelen van een tolerantie van +/- 0,05 mm tot +/- 0,2 mm kan de bewerkingskosten aanzienlijk verlagen zonder de prestaties te beïnvloeden. Pas precisie alleen toe waar dit functioneel vereist is.
Omarm hybride productie: u hoeft niet altijd het ene proces boven het andere te kiezen. De beste oplossing combineert vaak beide. Een gebruikelijke strategie is om een kosteneffectieve plaatmetalen basis voor de hoofdstructuur te gebruiken en vervolgens een klein, nauwkeurig bewerkt onderdeel te bevestigen voor een kritische interface, zoals een motorsteun of een lagerhuis.
Houd bij het aanvragen van een offerte rekening met de mogelijkheden van de leverancier. Een winkel die alleen CNC-freesonderdelen en -draaionderdelen aanbiedt, zal uiteraard de voorkeur geven aan een machinaal bewerkte oplossing. Omgekeerd kan een speciale plaatmetaalfabrikant proberen een onderdeel te maken dat beter geschikt is voor machinale bewerking. Samenwerken met een leverancier die beide diensten aanbiedt, biedt een aanzienlijk voordeel. Zij kunnen een onpartijdige beoordeling geven en u helpen bij het bepalen van de meest kosteneffectieve methode voor uw specifieke onderdeel, in plaats van de oplossing aan te dringen die past bij de ROI van hun apparatuur.
De keuze tussen plaatbewerking en CNC-bewerking gaat niet over welk proces 'beter' is, maar over welk proces 'goed' is voor uw toepassing. Door uw ontwerp systematisch te evalueren aan de hand van belangrijke criteria, kunt u een strategische, datagestuurde beslissing nemen die de prestaties, kosten en schaalbaarheid in evenwicht houdt.
Uw uiteindelijke beslissing moet zich laten leiden door een eenvoudige checklist:
Kwantiteit: Maak je één prototype of tienduizend productie-eenheden?
Tolerantie: vereist uw onderdeel nauwkeurigheid op micronniveau of zijn standaard structurele toleranties acceptabel?
-
Is het een dunwandige behuizing of een stevig, blokvormig onderdeel?
-
Wat zijn uw doelkosten per onderdeel bij het door u gewenste volume?
Als strategische aanbeveling is het vaak het beste om te beginnen met CNC-bewerking voor snelle, iteratieve prototyping. Hierdoor kunt u uw ontwerp snel valideren zonder te investeren in tooling. Zodra het ontwerp is afgerond en u klaar bent om te schalen, evalueert u opnieuw of de geometrie een overgang naar plaatwerkproductie mogelijk maakt om aanzienlijke kostenbesparingen in de productie te realiseren. Om de meest nauwkeurige prijzen te krijgen, stelt u een Request for Quote (RFQ) op met een duidelijk 3D-model, 2D-tekening met specificatie van toleranties en materialen, en uw verwachte productievolumes. Hierdoor kunnen leveranciers een nauwkeurige vergelijking voor beide methoden maken.
A: CNC-bewerking is doorgaans goedkoper voor zeer kleine volumes (1-10 eenheden) en voor onderdelen met een hoge geometrische complexiteit die niet uit plaatmetaal kunnen worden gevormd. Voor prototypes vermijdt CNC de hoge initiële kosten van op maat gemaakte stempelmatrijzen of complexe vormgereedschappen. Zodra het productievolume toeneemt en de geometrie het toelaat, wordt plaatwerk vrijwel altijd de meest kosteneffectieve optie.
A: Hoewel dit technisch mogelijk is, wordt dit over het algemeen niet aanbevolen. Het bewerken van dunne wanden (minder dan 1 mm) is uitdagend en duur. Het onderdeel is gevoelig voor trillingen (geratel), wat de oppervlakteafwerking aantast, en kromtrekken als gevolg van hitte en snijkrachten. Plaatwerkproductie is het superieure proces voor het creëren van sterke, lichtgewicht en kosteneffectieve dunwandige constructies.
A: De meest voorkomende materialen zijn POM (Delrin) vanwege zijn uitstekende bewerkbaarheid en mechanische sterkte, Nylon vanwege zijn taaiheid en slijtvastheid, en PEEK voor toepassingen die bestand zijn tegen hoge temperaturen en chemicaliën. Andere materialen zoals ABS, polycarbonaat en teflon worden ook vaak bewerkt voor verschillende industriële toepassingen.
A: Lasersnijden wordt gebruikt om 2D-profielen uit vlakke platen te snijden en gaat hiervoor ongelooflijk snel. Bij CNC-frezen wordt materiaal in 3D verwijderd om complexe kenmerken te creëren. Voor het snijden van een platte vorm is een laser veel sneller en kosteneffectiever. Frezen levert echter een superieure randafwerking op en kan in dezelfde bewerking afgeschuinde of afgeschuinde randen creëren, wat een laser niet kan.
A: Voor standaard CNC-draaionderdelen is een typische tolerantie ongeveer +/- 0,005 inch (+/- 0,125 mm). Bij precisiedraaibewerkingen kunnen echter veel nauwere toleranties worden bereikt, vaak tot +/- 0,0005 inch (+/- 0,013 mm) of zelfs beter voor toepassingen zoals hoogwaardige assen of lagerpassingen. De vereiste tolerantie heeft rechtstreeks invloed op de kosten van het onderdeel.
